OntstoorFilters


X1 en X2 zijn ontstoorcondensatoren die je tussen de twee polen van het net monteert bij een schakeling.
Ze dienen om stoorpulsen enz. wat af te leiden.
De meest voorkomende zijn X1 (getest op 4.000 volt), X2 (2.500 volt)


Y1 en Y2 zijn condensatoren die tussen de 0 van de schakeling en de 0 van het net worden geplaatst.
Ook weer om storingen te voorkomen.
De meest voorkomende zijn Y1 (getest op 8.000 volt) en Y2 (5.000 volt)
_________________________________________________________________________

!
!

Ontstoorfilter met AMP connectors, X1Y2
m.fp-250/16
!

Ontstoorfilter,
0.47uF (X1) + 680kOhm
2x 0.01uF (Y2) + 2x 1mH

Voltage: 250 Volt AC.

MIFLEX  FP-250/16

Specificatie:
• Aansluitingen: Kabelschoen contacten,
                          6.4mm (x 0.8mm)
  Kan ook worden gesoldeerd
• Afmeting: ø35mm x 65mm (Kunststof gedeelte)
• Bevestiging: Moer M8
• Max. nominale stroom: 16A
• Werkfrequentie: 50 - 60Hz
• Temperatuur: -10 ~ +55°C

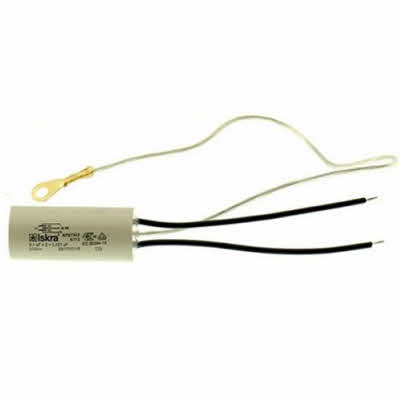

Ontstoorfilter, X1Y2
m.ksppzp-10-2-100n
!

Ontstoorfilter,
1x 0.1uF (X1)
2x 2700pf (Y2)

Voltage: 250 Volt AC.

MIFLEX  KSPpzp-10-2 X1Y2

Specificatie:
• Aansluitingen:
       2 draden zwart, ca.10cm, solderen
       1 draad transparant, ca.16cm, solderen
• Afmeting: ø15mm x 34.5mm (Kunststof gedeelte)

Ontstoorcondensator, X1
m.wx1p-224m
!

Ontstoorcondensator,
0.22uF (220nF) X1
Voltage: 440 Volt AC.

MIFLEX  WX1P-224M

Specificatie:
• Afmeting: 26..5x16.5x8,5mm (Kunststof gedeelte)
• Raster: 22.5mm, soldeerdraden
• Type condensator: Polypropyleen
• Soort condensator: X1
• Werkspanning: 440 Volt AC
